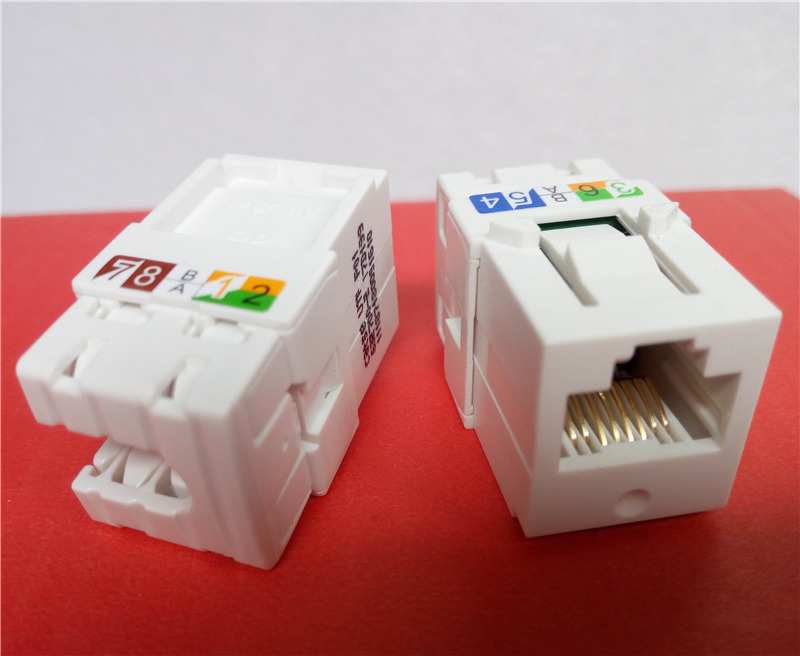

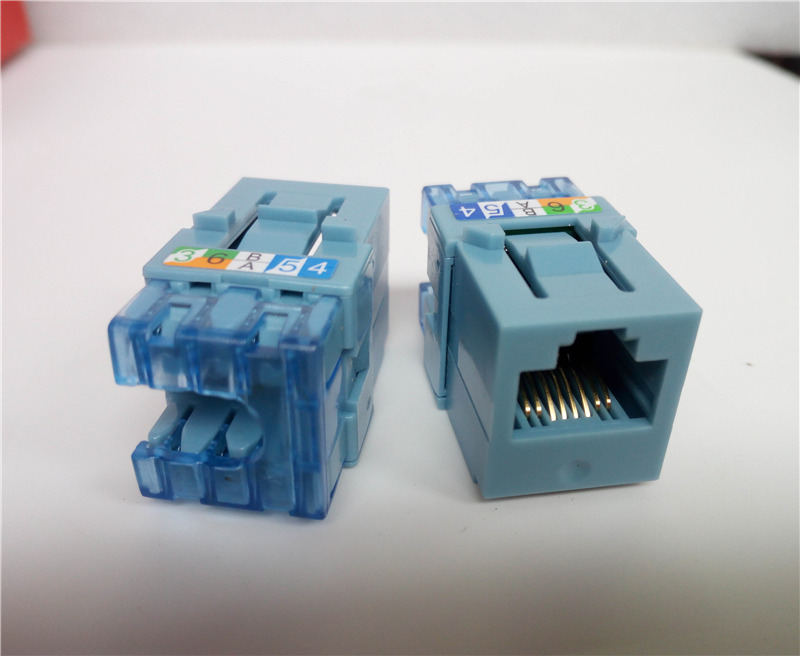

TCL罗格朗模块超五类信息模块
TCL罗格朗模块非屏蔽超五类标准RJ45信息模块，性能超越TIA/EIA568、ISO/IE11801超五类标准。TCL罗格朗模块180度IDC打线方式，保证最短距离的开绞绞距，符合UL94V-0的高强度PC料，耐压强度DC：1000V（AC：750V）1Min无击穿和飞狐现象，支持T568A和T568B两种接线方式，透明防尘盖设计，适用不同恶劣环境。TCL罗格朗模块插拔次数≥2500次，IDC端接次数≥250次，金针：50μ镀金，IDC端子：磷青铜适用于22-26AWG线缆，支持100MHZ带宽。
产品名称：TCL-罗格朗超五类非屏蔽信息模块（TCL罗格朗模块）
产品参数：
·金线：磷青铜，60μ镀镍，50μ镀金
·IDC端子：磷青铜，60μ镀镍
·插拨力：≤20N
·插拨次数：≥750次
·IDC端接次数：≥25次
·塑胶材料：PC
性能参数：
|
Frequency (Mhz) |
Attenuation(dB) |
NEXT (dB) |
RL (dB) |
FEXT (dB) |
PS NEXT(dB) |
PS FEXT(dB) |
|
1 |
0.03 |
83.7 |
49.1 |
79.3 |
82.1 |
77 |
|
4 |
0.03 |
72.0 |
46.1 |
64.5 |
70.0 |
65.6 |
|
10 |
0.03 |
64.0 |
41.6 |
59.6 |
62.1 |
57.7 |
|
16 |
0.04 |
60.0 |
38.2 |
55.5 |
58.1 |
53.6 |
|
20 |
0.05 |
58.1 |
36.6 |
53.6 |
56.2 |
51.7 |
|
31.25 |
0.07 |
54.3 |
33.1 |
49.5 |
52.5 |
47.7 |
|
62.5 |
0.13 |
47.8 |
27.4 |
44.9 |
45.4 |
42.8 |
|
100 |
0.22 |
43.5 |
23.6 |
40.8 |
40.6 |
39.1 |
屏蔽超五类标准RJ45信息模块，性能超越TIA/EIA568、ISO/IE11801超五类标准。180度IDC打线方式，保证最短距离的开绞绞距，外壳为黄铜镀镍，全方位防护电磁干扰（EMI），符合UL94V-0的高强度PC料，耐压强度DC：1000V（AC：750V）1Min无击穿和飞狐现象，支持T568A和T568B两种接线方式，透明防尘盖设计，TCL罗格朗模块适用不同恶劣环境。插拔次数≥2500次，IDC端接次数≥250次，金针：50μ镀金，IDC端子：磷青铜适用于22-26AWG线缆，支持100MHZ带宽。
产品名称：TCL-罗格朗超五类屏蔽信息模块
产品参数：
·金线：磷青铜，60μ镀镍，50μ镀金
·IDC端子：磷青铜，60μ镀镍
·插拨力：≤20N
·插拨次数：≥750次
·IDC端接次数：≥25次
·塑胶材料：PC
·屏蔽壳：黄铜，镀镍
电气性能：
|
Frequency (Mhz) |
Attenuation(dB) |
NEXT (dB) |
RL (dB) |
FEXT (dB) |
PS NEXT(dB) |
PS FEXT(dB) |
|
1 |
0.03 |
83.7 |
49.1 |
79.3 |
82.1 |
77 |
|
4 |
0.03 |
72.0 |
46.1 |
64.5 |
70.0 |
65.6 |
|
10 |
0.03 |
64.0 |
41.6 |
59.6 |
62.1 |
57.7 |
|
16 |
0.04 |
60.0 |
38.2 |
55.5 |
58.1 |
53.6 |
|
20 |
0.05 |
58.1 |
36.6 |
53.6 |
56.2 |
51.7 |
|
31.25 |
0.07 |
54.3 |
33.1 |
49.5 |
52.5 |
47.7 |
|
62.5 |
0.13 |
47.8 |
27.4 |
44.9 |
45.4 |
42.8 |
|
100 |
0.22 |
43.5 |
23.6 |
40.8 |
40.6 |
39.1 |
